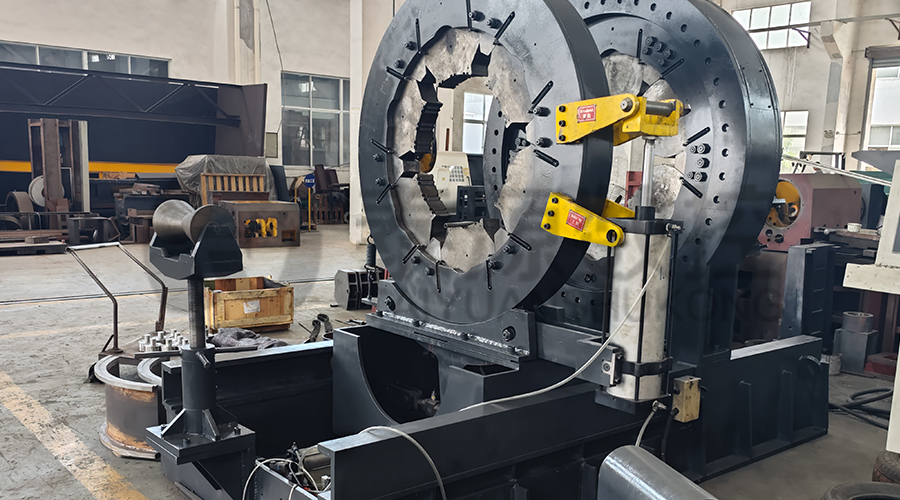

Токарный станок для раскряжевки обсадных и насосно-компрессорных труб представляет собой специализированный станок с ЧПУ, предназначенный для точной сборки и разборки муфт на трубах нефтяного назначения (OCTG). Это оборудование объединяет механические, гидравлические и электронные системы управления, обеспечивающие соответствие требований по крутящему моменту и позиционированию свинчиванию спецификациям API 5CT. Предназначен для установка высокомоментной муфты Устройство сохраняет структурную целостность резьбового соединения и одновременно оптимизирует производительность линий отделки труб.
Техническое исполнение и эксплуатационные особенности
architecture of the bucking unit utilizes a малоинерционная система привода шпинделя и сверхмощный гидравлический механизм ключа. Такая конфигурация позволяет осуществлять непрерывный мониторинг значения крутящего момента , что имеет решающее значение для предотвращения чрезмерного затягивания или истирания резьбы во время сборки обсадной колонны и НКТ. Станина в виде токарного станка обеспечивает жесткую основу, минимизирующую вибрацию и гарантирующую постоянное зацепление резьбы и долговременная геометрическая точность.
Оснащен программируемый логический контроллер (ПЛК) Система поддерживает автоматизированные последовательности операций для труб разных диаметров и марок стали. немаркирующие челюсти или специальные захватные матрицы используются для предотвращения деформации поверхности высоколегированных материалов, что является общим требованием для сборка трубок из коррозионностойкого сплава (CRA) . Используя механизм обратной связи с обратной связью, раскряжевочное устройство регулирует скорость вращения и давление в режиме реального времени в зависимости от конкретной ситуации. параметры резьбы муфты .
Ключевые преимущества производительности
- Точность крутящего момента: Высокоточные датчики обеспечивают сбор данных в режиме реального времени для Подпитка муфты API , гарантируя, что каждое соединение соответствует сертифицированным стандартам безопасности.
- Эксплуатационная универсальность: Способен работать с трубами широкого диапазона размеров, от труб малого диаметра до крупногабаритных обсадных труб, без необходимости значительной замены оснастки.
- Жесткость и стабильность: reinforced frame construction allows for операции с высокой нагрузкой в сложных промышленных условиях.
- Интеграция данных: system records make-up graphs (Torque vs. Turns) for quality traceability, essential for Соответствие требованиям производства OCTG .
Технические характеристики
| Описание параметра | Технические данные/диапазон | Единица |
| Применимый диапазон диаметров труб | 60,3–508 (настраиваемый) | мм |
| Максимальный крутящий момент свинчивания | 10 000–150 000 (в зависимости от модели) | Н·м |
| Диапазон скоростей шпинделя | 0,5–25 (бесступенчатая регулировка) | об/мин |
| Точность измерения крутящего момента | ±1% | Полный масштаб |
| Режим зажима | Многоточечный гидравлический/синхронный | Тип |
| Система управления | ЧПУ/ПЛК с контролем крутящего момента | Платформа |
| Источник питания | 380 В/415 В/440 В (50/60 Гц) | В/Гц |
Применение в производстве нефтяного оборудования
Токарный станок для раскряжевки обсадных и насосно-компрессорных труб используется преимущественно в оборудование для нарезки труб и нефтесервисные центры. Он служит важнейшим компонентом в производстве Обсадные трубы и насосно-компрессорные трубы, сертифицированные API , где ручная подпитка недостаточна для требований высокого давления. Эта машина также необходима для сборка соединений премиум-класса , где конкретный контакт крутящего момента с плечом должен быть проверен с помощью цифровой диаграммы.
Часто задаваемые вопросы
1. Как раскряжевочное устройство обеспечивает целостность резьбовых соединений премиум-класса?
unit utilizes a sophisticated компьютеризированная система контроля крутящего момента который отслеживает взаимосвязь между приложенным крутящим моментом и количеством оборотов. Это позволяет точно определить «точку плеча» в соединениях премиум-класса. Цзянсу Тайюань станкостроительный завод с ЧПУ, ООО Компания , основанная в 2003 году и расположенная в Восточном промышленном парке города Тайсин, разрабатывает эти машины с использованием технологий высокой жесткости и снижения точек отказа. Наш Соединительные станки с ЧПУ для нарезки трубной резьбы и раскряжевочные узлы предназначены для поддержания точности в течение длительного периода времени, гарантируя сборку даже сложных профилей резьбы без повреждений, что соответствует строгим стандартам международных нефтепромысловых предприятий.
2. Можно ли интегрировать это оборудование в полностью автоматизированную производственную линию OCTG?
Да, устройство раскряжевки предназначено для полной интеграции с автоматические системы обработки труб и конвейерные линии. Цзянсу Тайюань станкостроительный завод с ЧПУ, ООО , который занимает площадь 24 800 кв.м и служит основной производственной базой для национальное производство нефтяного оборудования , предоставляет комплексные решения, включая линии по производству бурильных труб и специализированные шлифовальные станки. Наша продукция широко используется мировыми лидерами, такими как Shanghai Baosteel, а также международными фирмами в США и Японии. Высокая приводная мощность и простая конструкция нашего оборудования обеспечивают высокую эффективность производства и интеграцию с высокой производительностью на современных автоматизированных заводах.
3. Каким сертификатам и стандартам качества соответствуют эти машины?
Наш Токарный станок для раскряжевки обсадных и насосно-компрессорных труб производится в соответствии со строгими протоколами контроля качества. Цзянсу Тайюань станкостроительный завод с ЧПУ, ООО получила сертификат системы качества GBT, ISO и признана национальным предприятием, заслуживающим доверия. Наш технический опыт распространяется на широкий спектр специализированных инструментов, в том числе токарные станки с резьбой для бурильных труб и роторно-фрезерные станки с винтовым насосом . Эти продукты разработаны с учетом высокой специфичности и надежности, гарантируя, что каждое обрабатываемое соединение соответствует требованиям безопасности геологической, горнодобывающей и химической промышленности во всем мире.
Для детальных консультаций по проекту или индивидуального заказа Технологическое оборудование OCTG конфигурации, пожалуйста, свяжитесь с нашим техническим отделом продаж. Мы с нетерпением ждем возможности поделиться с вами своими разработками, чтобы создать лучшее будущее.
